鋼構件的制作和安裝過程中，為運輸方便及滿足吊裝需要，一般采用三層一根作為柱的安裝單元，長度10~12m，這樣就需要在施工現場進行拼接。常用的拼接節點采用焊接加高強螺栓連接，此節點傳力簡捷、外形整齊，但現場高空焊接作業時需要采取措施保證焊接質量。
框架柱等強拼接構造可采用以下兩種定位方法：采用定位角鋼和安裝螺栓定位的情況，即定位后施焊，然后割去引弧板和定位角鋼，再補焊焊縫。采用定位耳板和安裝螺栓定位的情況，這種定位方式，焊縫可一次施焊完成。

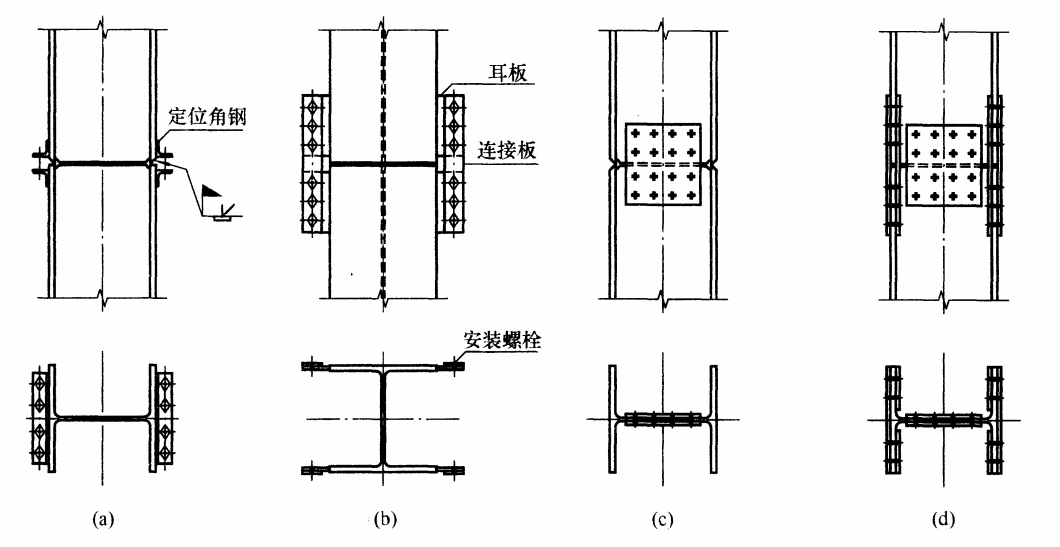

(a)角鋼定位； (b)耳板定位； (c)栓焊混合連接； (d)全栓接連接框架柱的拼接點應設在彎矩較小以及方便現場施焊的位置，一般位于框架梁上方1.2~1.3m附近。在抗震設防區，應使框架柱的拼接與柱自身等強，應采用全熔透對接坡口焊縫，也可栓焊混合連接或全部摩擦型高強螺栓連接，如圖1中的、 (d)所示。在非抗震設防區，當框架柱的拼接不產生拉力時，可不按等強連接設計。焊縫連接可采用坡口部分熔透焊縫。

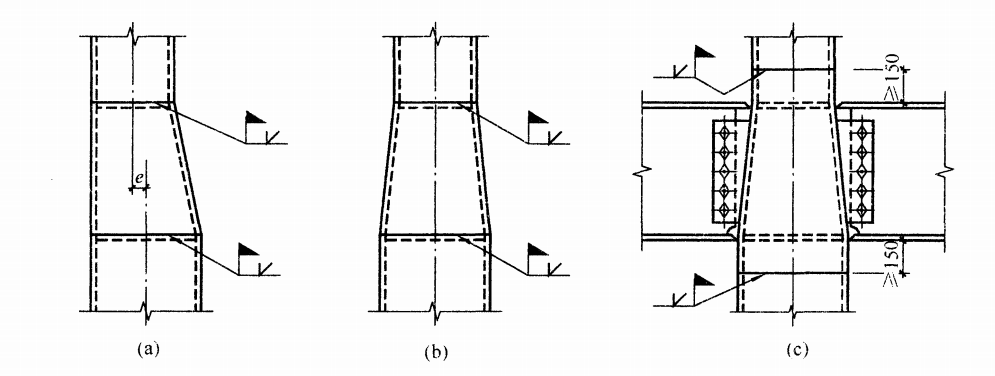

(a)邊柱拼接；(b)中柱拼接之一；(c)中柱拼接之二

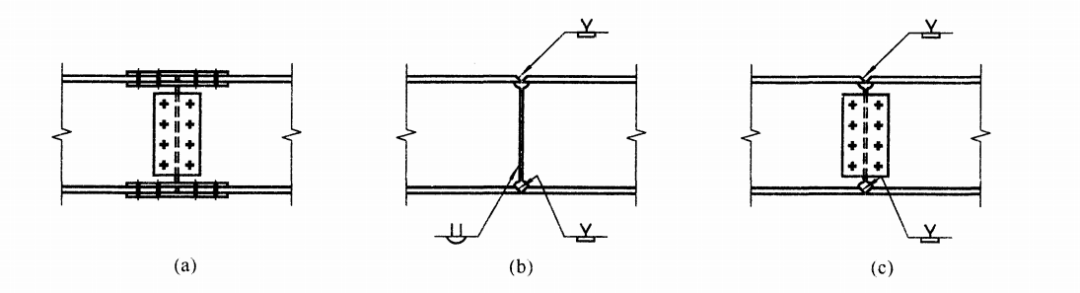

(a)高強螺栓拼接；(b)全熔透焊縫拼接；(c)栓焊混合拼接梁與梁的連接包括梁與梁的拼接、主梁和次梁的連接。梁與梁的拼接可采用圖3所示形式。圖3中的的梁翼緣和腹板全部采用高強度螺栓連接；圖3中的的梁翼緣和腹板全部采用全熔透焊縫連接；圖3中的為栓焊混合拼接，梁翼緣采用全熔透焊縫連接，腹板用高強度螺栓連接。來源：部分內容來源網絡。聲明:文章僅用于學習交流，非商業用途，版權歸原作者及原出處所有。如標注錯誤或侵犯了您的合法權益，請及時聯系我們，以便于我們立即更正、刪除該作品。
